YN-100B系列耐震壓力表具有良好的抗振性能，特別適用于有機械振動和介質脈動的工作環境。耐震壓力表可測量 無爆炸危險、無結晶體、不凝固以及對銅合金不起腐蝕作用的液體、氣體、蒸汽等介質的壓力。
耐震壓力表適用于被測介質的壓力有強烈脈沖變化或壓力沖擊和在生產工藝中經常突然卸荷的場合，以及環境震動較大的場所。能測氣體、液體脈動壓力的平均值，以克服介質強烈脈沖及環境震動對儀表帶來的損害，確保讀數的準確性。
結構原理:
在普通壓力表的基礎上,內部填充阻尼液并加裝緩沖機構,減輕環境劇烈振動及介質的脈沖對儀表的影響,壓力表指示穩定清晰。

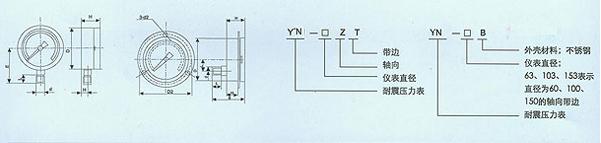

| 規格示意 |
| □ | - | □ | □ | □ | □ |
| YN 系列耐震壓力表 | - | 60 - 壓力表直徑為 60 毫米 | Z 軸向 | T 帶邊 | Q 前邊 |
主要技術參數：
| 產品型號 | YN-60 | YN-100 | YN-150 | YN-200 |
| 公稱直徑 | Ф60 | Ф100 | Ф150 | Ф200 |
| 接頭螺紋 | M14×1.5 | M20×1.5 | ||
| 精確度等級 | 1.5；2.5 | 1.0；1.5 | ||
| 測量范圍（MPa) | 0～0.1；0～0.16；0～0.25；0～0.4；0～0.6； 0～1；0～1.6；0～2.5；0～4； 0～6； 0～10；0～16；0～25； 0～40；0～60； | |||
| 耐振等級 | V.H.4 | |||
| 使用環境條件 | 溫度-40～70℃；相對溫度≤85% | |||
耐震壓力表延伸產品：
型號 | 結構型式 | 標度范圍（MPa） | 精確度等級 |
YN-60 | 徑向 | 0～0.1;O～O.16;0～0.25; 0～0.4;0～0.6;O～1;0～1.6; 0～2.5;O～4;O～6;O～10; O～16;0～25;0～40 | 2.5 |
YN-60ZT | 軸向帶邊 | ||
YN-60B | 徑向 | ||
YN-63B | 軸向帶邊 | ||
YN-100 | 徑向 | 0～0.1;O～O.16;0～0.25; 0～0.4;0～0.6;O～1;0～1.6; 0～2.5;O～4;O～6;O～10; 0～25;0～40; 0～60 | 1.6 |
YN-100ZT | 軸向帶邊 | ||
YN-100B | 徑向 | ||
YN-103B | 軸向帶邊 | ||
YN-150 | 徑向 | 0～0.1;O～O.16;0～0.25; 0～0.4;0～0.6;O～1;0～1.6; 0～2.5;O～4;O～6;O～10; 0～25;0～40; 0～60;0～100 | |
YN-150ZT | 軸向帶邊 | ||
YN-150B | 徑向 | ||
YN-153B | 軸向帶邊 |
